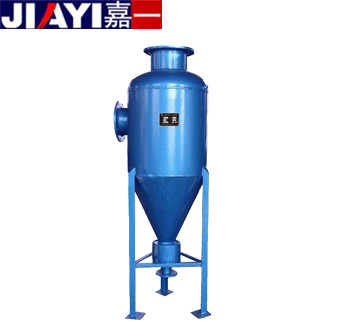

旋流除砂器

聯系人：江經理
手機號碼：18921268539
銷售熱線：0510-86051608
產品欄目：水處理器
產品概述：旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤…

產品簡介：

旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域實現除砂、降濁、固液分離等效果顯著。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離。
工作原理：

旋流除沙器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除沙器進水管后，首先沿筒體的周圍切線方向形成斜向下的周圍流體，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。

旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的，具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低，工作狀態穩定等優點。

旋流除砂器

旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

工藝流程：原水－旋流除砂－精密過濾－儲水池－用戶旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
產品特點：

1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。

2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。

3、可在不間斷供水過程中清除水中的砂粒。

4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。
產品參數：

號處理水量進水壓力平均除砂率外型尺寸mm 進水口D1 出水口D2
T/H MPa % D H h mm mm
JY-20S/D 20 >0.2 >96 159 850 650 40 50
JY-30S/D 30 >0.2 >96 219 960 650 40 50
JY-40S/D 40 >0.2 >95 325 1150 1080 50 65
JY-60S/D 60 >0.25 >95 325 1150 1080 65 80
JY-70S/D 70 >0.25 >92 426 1580 1300 80 100
JY-80S/D 80 >0.25 >92 426 1580 1300 80 100
JY-100S/D 100 >0.3 >90 426 1760 1350 100 125
JY-150S/D 150 >0.3 >90 530 1760 1350 100 125
JY-185S/D 185 >0.3 >90 530 2000 1550 125 150
JY-200S/D 200 >0.3 >90 650 2334 1800 150 200
